Où placer les organes d’un réseau solaire thermique ?
Sommaire
Quand survient une panne de courant
La majorité des chauffe-eau et chauffages arrêtent de produire de l’énergie lorsqu’il y a une coupure de courant.
Ce n’est ni le cas des chauffe-eau et chauffage solaires, ni celui des poêles bouilleurs et chaudières à bois.

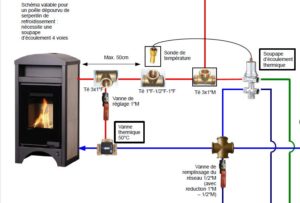

Sur les réseaux de poêles bouilleurs, on installe une soupape d’écoulement thermique qui permet de l’imiter l’échauffement en injectant de l’eau froide dans le circuit ou dans un échangeur de refroidissement, évitant ainsi la surchauffe dans le poêle.
La particularité des installations solaires lors d’une coupure de courant
Rien de tel sur une installation solaire thermique : avec les panneaux performants actuels, en cas de coupure de courant, on assiste le plus souvent à une vaporisation du glycol dans les capteurs. La pression monte et le vase d’expansion reçoit une partie du glycol poussée par les liquide vaporisé dans les panneaux.
On assiste à la formation d’un train de vapeur très chaud qui va avancer du côté chaud (généralement des clapets antiretours dans la station empêche le fluide de circuler dans l’autre sens).
Précautions à prendre
Il est donc important qu’il ne rencontre pas d’élément fragile sur son chemin jusqu’à ce qu’il puisse refroidir. C’est dans le ballon qu’il se refroidit rapidement.
On évitera donc de positionner les vannes d’inversion, le circulateur, les clapets anti-retour, etc sur la partie ‘chaude du réseau’ : les joints ne résistent pas au fluide caloporteur qui peut dépasser les 150°.
Nous avons eu quelques retours de personnes qui ne tenaient pas compte de ces précautions et avaient des problèmes avec des vannes ou des vannes motorisées.
Astuce

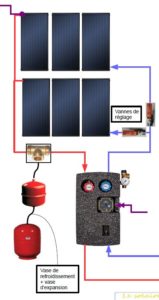

Si une installation ne permet pas de garantir que le fluide n’atteint pas les organes ou si on veut éviter de détériorer le réseau d’un plancher ou d’un mur solaire direct, on installera le vase d’expansion entre les panneaux et la zone sensible.
Et on ajoute entre le vase et le réseau chaud un vase de refroidissement solaire pour protéger la membrane du vase.
