Tout savoir sur le groupe de sécurité sanitaire
Le groupe de sécurité est placé sur l’alimentation en eau d’un chauffe-eau (solaire ou non).
Il remplit quatre fonctions : coupure de l’alimentation du ballon, clapet anti-retour, soupape de sécurité et vidange du ballon.
Sommaire
Le robinet d’isolement :

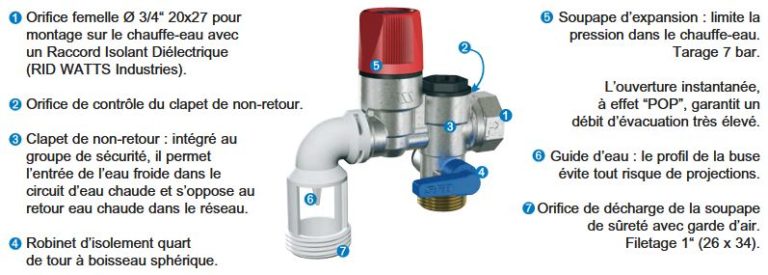

Une vanne 1/4 de tour (repère 4) permet de couper l’arrivée d’eau au chauffe-eau, ce qui est pratique pour intervenir sur le ballon ou sur le réseau d’eau chaude, ou sur le réseau d’eau froide sans vidanger le ballon,
Le clapet anti-retour :
Lorsque l’eau d’un ballon chauffe de 15 à 60°, elle se dilate environ de 3% : sur un ballon de 200 litres, cela représente jusqu’à 6 litres de volume supplémentaire pour la même quantité d’eau.
Le clapet anti-retour (repère 3) est là pour éviter que cette eau, partiellement chaude, ne retourne dans le réseau d’eau froide.
La soupape de sécurité :
Lors de la chauffe, la cuve se dilate beaucoup moins que l’eau. On doit prévoir l’évacuation du volume d’eau supplémentaire créé par l’échauffement de l’eau. C’est le rôle de la soupape de sécurité (repére 5). Elle est tarée à 7 bars, ce qui veut dire que le réseau d’eau chaude ne dépassera pas cette limite. Pendant la chauffe, la soupape laisse goutter de l’eau.
La position ouverte de la soupape :
On ouvre la soupape en faisant tourner le bouton dans le sens inverse des aiguilles d’une montre (comme un robinet et comme la vanne 1/4 de tour mentionnée plus haut). Il existe généralement une position fixe sur les soupapes de sécurité, en position ouverte. Cela permet de vidanger le ballon de tout ou partie de son eau, par exemple pour remplacer une anode.
Entretien du groupe de sécurité :
Il est utile de faire claquer périodiquement le bouton (repère 5, rouge sur la photo) afin d’éviter l’accumulation de calcaire sur le siège de la soupape.
Il est normal que l’eau goutte (le long du guide repère 6) lors de la chauffe du ballon : cela correspond à la dilatation de l’eau pendant la chauffe.
Variante/échappatoire : un vase d’expansion sanitaire placé entre le groupe de sécurité et le ballon absorbera tout ou partie de l’augmentation de volume de l’eau et limitera le rejet de l’eau à l’égout.
Une fois la chauffe terminée, si l’eau continue à goutter, c’est vraisemblablement que le siège de soupape est un peu entartré. Il faut alors le faire claquer, en tournant le bouton (repère 6). Lorsque le siège de soupape est bien entartré, il peut être nécessaire de faire claquer la soupape quelques dizaines de fois avant que le tartre soit évacué.
Que choisir ?
Les groupes Somatherm ‘Eco’ et Watts ‘classique’ sont les plus utilisés et les plus économiques. Rien à redire sur la qualité des produits.Somatherm précise que le produit est prévu pour une eau neutre, ce que ne précise pas Watts.
Seule remarque : sous le groupe, on doit avoir la place pour un siphon et la bonne pente pour l’évacuation des égouttures. Avec un ballon au sol, cela peut être un peu juste et obliger remonter un peu le groupe par rapport à l’entrée du ballon. En conséquence, la vidange du ballon sera moins complète.

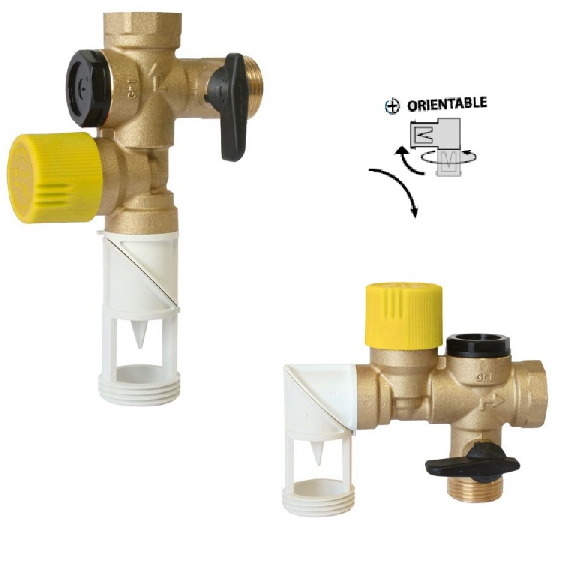

Les groupes coudés sont plus onéreux, mais peuvent être très pratiques sur certaines installations exigües. Le groupe orientables Somatherm et le groupe coudé Caleffi sont plus économiques que le groupe Watts. Le fabricant précise que ce dernier a été spécialement conçu pour les eaux calcaires, dures et agressives.
