Gros plan sur le flexible inox
Le flexible inox, encore appelé inox annelé ou inox onduleux, peut remplacer le tuyau de cuivre dans de nombreuses applications.
Sommaire
Les Avantages
Le flexible est très facile à couper et à mettre en place.
Pour cela on utilisera un coupe tube cuivre, à l’exclusion de tout autre outil.
Certains utilisent la meuleuse d’angle ou disqueuse, la scie à métaux. Les retours qu’on a sur des défauts d’étanchéité au niveau des raccords sont toujours des cas où le tuyau n’a pas été coupé au coupe tube : la moindre rayure du métal sur la partie qui sera comprimée pour faire l’étanchéité pose problème.
Pour les applications solaires, de chauffage ou de climatisation, il existe en version pré-isolée, en mono ou en bitube. Un gain de temps appréciable et une isolation continue qui permet de passer dans des gaines techniques ou des cloisons sans problème.

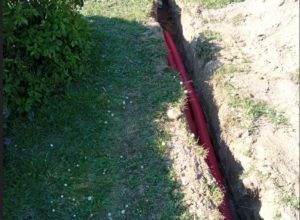

Pour le passage en tranchée, il faudra prévoir une gaine TPC pour éviter que l’isolant mousse ne s’écrase.
Autre avantage : peut se glisser là où le cuivre ne passe pas ou plus, par exemple dans une gaine technique d’immeuble.
Applications
Dans les bâtiments, il peut être utilisé dans les cas suivants :
- liaison solaire panneaux-ballon
- liaison poêle bouilleur-ballon tampon
- liaison unité intérieure de PAC – unité extérieure
- liaison ballon tampon- réseau de distribution chauffage
- protection mécanique de réseaux électriques extérieurs ou de liaisons cuivre de climatisation,
- …
Il n’est pas prévu pour les réseaux d’eau sanitaire.
On évitera généralement de l’utiliser dans les pièces de vie, là, d’autres produits sont plus adaptés : Cuivre en apparent, Multicouche ou PER pour les réseaux en cloison.
Qualité des produits
Il existe diverses qualités de produits selon leur fabrication:
- au niveau de la forme et du diamètre : certains fabricants fournissent des produits dont la forme n’est pas sinusoïdale (‘pseudo trapézoïdale’) , ou dont la sinusoïde est très étirée . Plus l’inox est étiré, moins on a de manière pour le même métré produit, c’est moins cher à fabriquer. C’est aussi beaucoup plus rigide. Ces produits bon marché doivent être achetés avec leurs raccords, car leurs diamètres ne sont pas standard : les raccords standard, tels ceux que nous distribuons, ne conviennent pas.
- au niveau de l’isolant : certains sont plus fragiles mécaniquement (risque de déchirure de la gaine de protection) ou ne résistent pas très longtemps aux UV.
Pour le bitube, nous avons choisi la gamme Armaflex : c’est la plus robuste. La gaine extérieure embossée est ce que nous avons trouvé de plus résistant à la déchirure (durant la pose) et aux UV (au fil des années) .

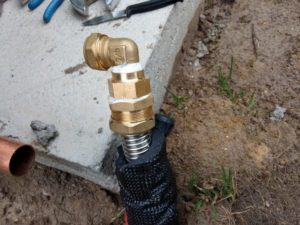

Les raccords pour tuyaux inox
Il existe deux types de raccords :
- les raccords classiques, composés d’un écrou, d’un anneau d’insertion et d’un joint.
- les raccords rapides, qui permettent généralement de s’adapter directement à la connexion en vis à vis
Quel diamètre ?

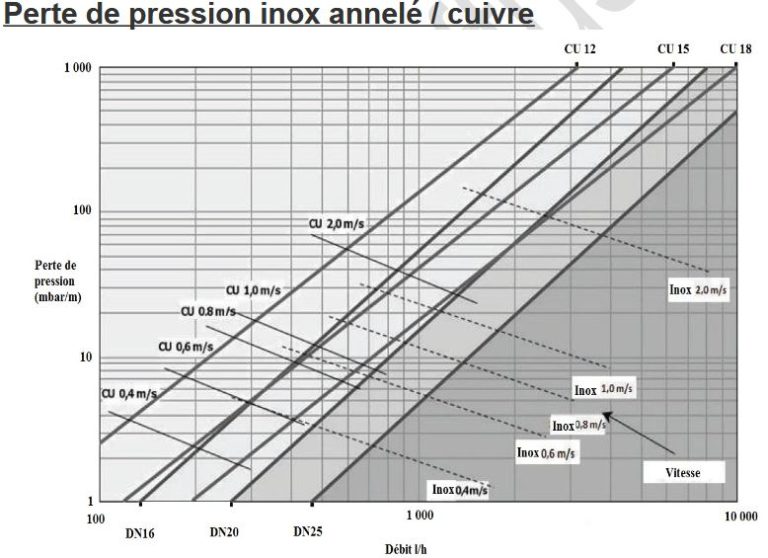

Côté théorie : pour les tuyaux annelés ‘pur sinus’, il existe des abaques qui permettent le calcul des pertes de charge en fonction des sections.
Attention, erreur possible !
Pour les tuyaux de cuivre, on indique généralement uniquement le diamètre extérieur : par exemple 18 (mm) . En réalité, la désignation complète sera 16-18 16 mm étant le diamètre intérieur, 18 mm le diamètre extérieur.
Pour les tuyaux en inox annelé, on indique le diamètre intérieur : par exemple un tuyau DN16 (diamètre nominal 16 millimètres) aura un diamètre intérieur de 16 mm, le diamètre extérieur étant de l’ordre de 21 mm.
La confusion diamètre extérieur 21, allez à peu près 20… avec du DN20 se produit régulièrement !

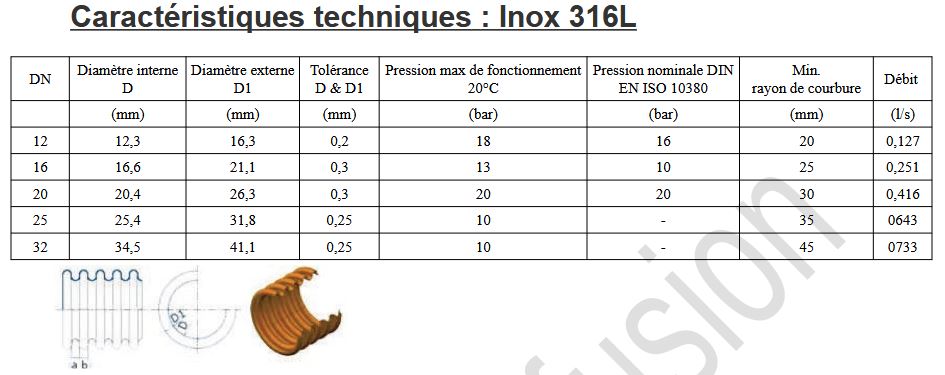

Voici le tableau descriptif des diamètres réels en fonction des diamètres nominaux.
Le diamètre, en pratique, c’est plus simple !
Pour un chauffe-eau solaire, on utilisera généralement de l’inox DN16.
Sauf pour un chauffe-eau solaire en thermosiphon : DN20
On passe au DN 20 pour des installations de 3 panneaux à partir de 20 mètres et généralement jusqu’à 40 m.
Pour du chauffage, on travaille généralement en DN20. A partir d’une vingtaine de mètre, on se posera la question de passer en DN25. Le diamètre 25 convient très bien pour un chauffage de 8 panneaux avec 50 m de liaison aller, donc 100 m aller-retour.
