Câbler et programmer une régulation RESOL DELTASOL CS/2
Sommaire
Câblage de la CS/2 de RESOL : d’un coup d’oeil
Lorsqu’on ouvre le boitier de la régulation résol, on accède directement aux connecteurs qui permettent de raccorder les différents câbles : sondes, réseau, alimentation.
Raccordement des sondes
Les sondes se raccordent sur le connecteur situé à gauche dans la régulation. Les instructions sont fournies à la page 9 du manuel.

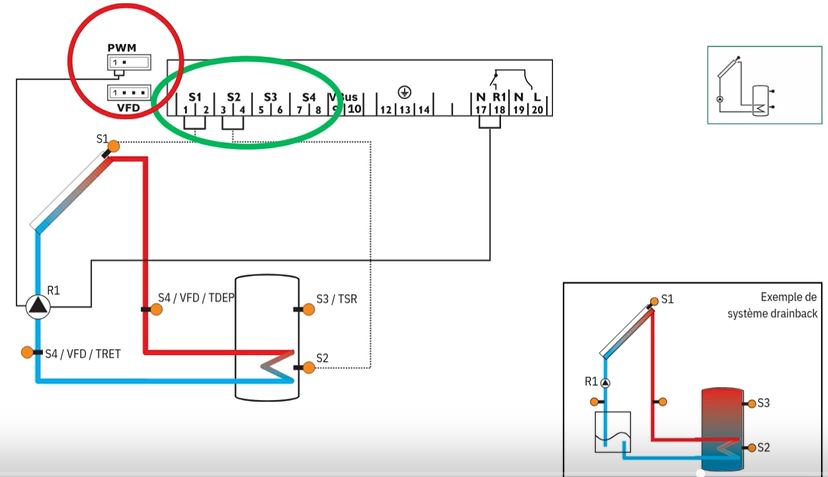

La sonde venant du capteur , la Sonde S1, se raccorde sur les connections repérées 1 et 2, sous le sigle S1 (dans le cercle vert). On peut brancher indifféremment les deux fils de sonde, le sens n’a pas d’importance.
La sonde du ballon, la sonde S2 , se raccorde sur les connexions 3 et 4, sous le sigle S2.
Raccordement du circulateur

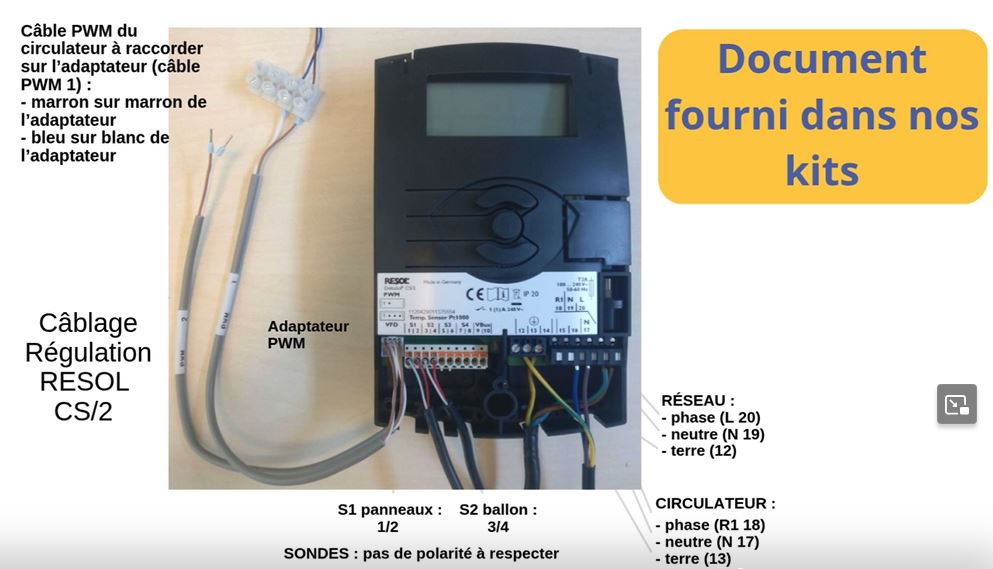

Si l’on dispose d’un circulateur PWM (en français : Haute Efficacité , ou encore MLI pour modulation de largeur d’impulsion), on utilisera le câble fourni par RESOL qui se branche sur le connecteur au centre du cercle rouge.
Il faudra ensuite y raccorder le circulateur. Avec les circulateurs Grundfos 15-75 et 26-145 que nous distribuons actuellement, les instructions de câblage sont fournies sur la fiche ci-dessous.
Côté 230 Volts on raccorde le réseau sur les deux fiches à l’extrémité droite du connecteur de droite, repères 19 et 20, et le câble 230 Volt du circulateur aux repères 17 et 18.
Première mise en marche
Lors de la première mise en marche de la régulation, un certain nombre de paramètres sont proposés pour être réglés. Avec nos matériels, nous recommandons de garder les réglages proposés, qui sont des paramètres d’usine personnalisés pour la France.
A la page 11 du manuel, le rôle des 3 touches permettant de naviguer et de modifier les paramètres de la régulation est détaillé, ainsi que le déroulé des paramètres.
La présentation du déroulé des questions commence à la dixième minute de cette vidéo.
Modifications ultérieures
Dans tous les cas, ces paramètres sont modifiables ultérieurement, par exemple pour baisser la température de consigne d’eau chaude.
Deux fonctions intéressantes contre la surchauffe
Plusieurs autres fonctions intéressantes existent, en particulier :
- la fonction ORC (p 18 du manuel) : elle a pour objet d’éviter la surchauffe des panneaux, en faisant circuler le fluide par intermittence. L’installation fonctionne ainsi avec un mauvais rendement pour éviter que l’eau du ballon ne soit trop chauffée. Notre conseil : cette fonction doit être activée en permanence, le réglage usine de la température maximale souhaitée pour les capteurs, 110° c, est bon. Ne jamais dépasser 120° , au-delà on risque d’abimer les soudures dans les capteurs.
- La fonction TVAC (page 19 du manuel) aussi appelée fonction ‘Vacances’ : comme la demande en eau chaude est faible lorsqu’on est absent, l’idée est de refroidir le ballon la nuit. Pour les perfectionnistes, vous trouverez d’autres astuces sur notre page ‘Gérer la Surchauffe’. Il ne faut pas oublier de revenir aux réglages normaux, en désactivant la fonction TVAC, lorsqu’on revient de vacances…
