Bien utiliser un raccord olive Cuivre

Un raccord olive est aussi appelé raccord à compression ou raccord rapide.

Sommaire

Pour bien utiliser un raccord olive, il y a quelques précautions à prendre :

lorsqu’on utilise un raccord olive avec un côté à visser, il faut en premier lieu effectuer le raccord du côté à visser,

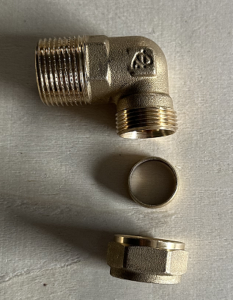

Il est important de positionner sur le tube en premier lieur l’écrou puis la bague. Au moment de serrer l’écrou, on approchera le corps du raccord. De cette manière, on est certain que la bague ne s’est pas mise en biais et est bien positionnée autour du tube,

lors du serrage, il est IMPORTANT de maintenir le corps du raccord fixe et de visser l’écrou. Ce n’est pas forcément naturel car l’écrou se trouve du côté du tube sur lequel on vient fixer le raccord.

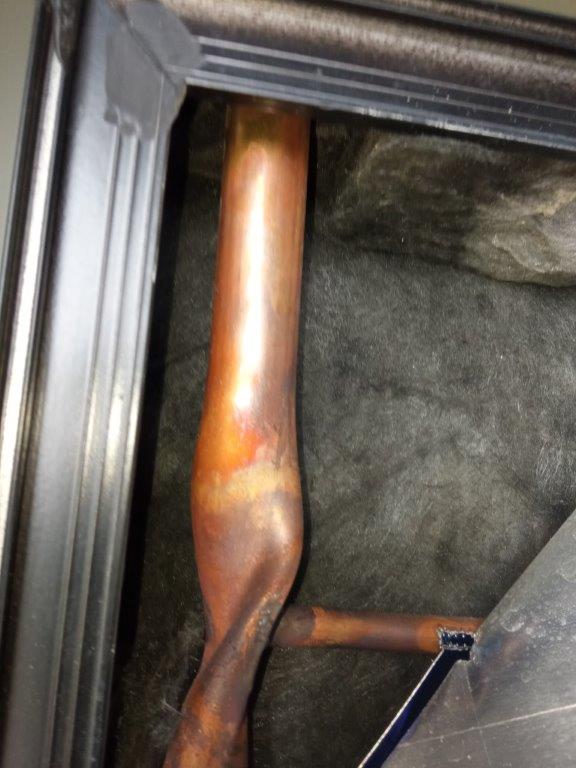

Voici ce qui peut se passer lorsqu’on serre le corps du raccord sur l’écrou :

le serrage doit être énergique, suffisant pour déformer la bague en la comprimant contre le tube. C’est cette déformation qui assure l’étanchéité du raccord. Lors du serrage, il est courant d’entre le cuivre crisser. Tant que vous tenez le corps du raccord fixe, il n’y a pas de risque de tordre le tube. Le plus prudent est de caler la clé à molette ou la pince qui tient le corps du raccord contre un obstacle fixe et de s’assurer qu’elle ne se déboite pas lors du serrage.

les raccords à compression ont été prévus pour effectuer des raccordement sur du cuivre écroui : c’est un tube rigide (il faut un outil pour le courber) , reconnaissable au fait qu’il est vendu en barres. C’est celui qui est par exemple utilisé dans les capteurs solaires thermiques. Si vous devez l’utiliser avec un tube recuit ( vendu en rouleau, utilisé par exemple dans les anciennes liaisons solaires, vous le redressez à la main), il est prudent d’utiliser une bague de renfort.

il est possible d’utiliser un raccord prévu pour un tube cuivre de diamètre 22 mm avec un tube cuivre de diamètre 18mm. Pour ce faire, il faut utiliser une bague de réduction. Lors du serrage, la bague se coupera en deux parties, au niveau du cône. La partie conique se glissera entre le tube et la partie cylindrique en vis à vis, créant l’étanchéité du raccord.

Cette bague fonctionne uniquement sur les raccords olive que vous trouverez sur notre boutique.
